발명의 내용

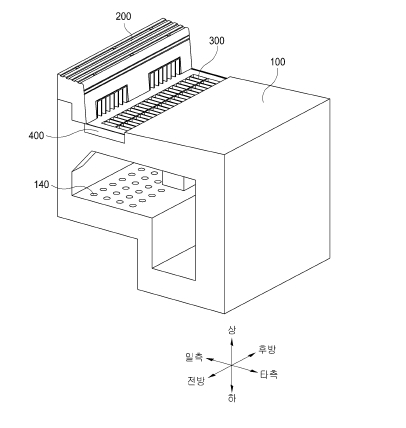

지반(1)에 매설되어 일측 상부가 보도부(20)의 타측 가장자리에 위치되는 본원발명의 콘크리트 배수구조물은 콘크리트 본체부(100); 본체부(100)의 일측 상단에 결합되는 경계석(200);을 포함하되, 경계석(200)의 타측면에 형성된 측방배수홀(200h)과 본체부(100)의 일측 상면에 형성된 본체부배수홀(100h)이 상호연결되어 형성된 L형 배수홀(h)과 L형 배수홀(h)을 덮도록 L형 배수홀(h)에 끼움 결합되는 L형 그레이팅(300, grating)을 구비하고, 상기 경계석(200)은 폐타이어를 재활용 하여 0.6~1mm의 크기로 분쇄된 미분말 68 ~ 81 중량%; 액상 우레탄 바인더15~28 중량%; 난연제 2.2 ~ 5 중량%;를 포함하는 고무재질의 경계석이다. 본 발명은 집중호우에 의해 발생된 우수를 L형 배수홀을 이용하여 하면과 측면으로 동시에 배수하기 때문에 도로의 침수를 방지하고, 신속하게 배수할수 있는 특징이 있다. 본 발명에 적용된 경계석은 폐기물로 처리되는 폐타이어를 재활용한 것으로서, 폐타이어는비드와이어 제거단계, 1차파쇄단계, 2차파쇄단계, 3~4차 파쇄단계를 거처 평균입자를 결정하는 단계, 원심력 집진단계, 내부 철성분을 제거하기 위한 스틸분리 선별단계를 거치면서 폐타이어 미분말로 생산된다
|
