제목 폐타이어를 이용한 리싸이클링 방음패널 및 이를 이용한 방음벽 구조물
작성자 기술연구소
작성일 2022-07-19 13:13:51
조회수 1436
첨부파일

발명의 내용

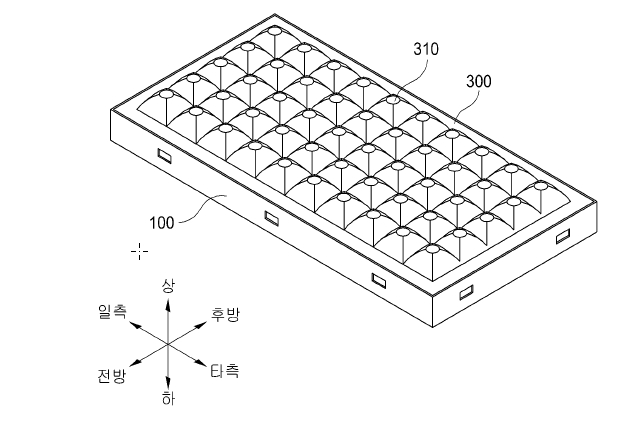

본 발명의 폐타이어를 이용한 리싸이클링 방음패널은 패널의 측면을 형성하는 강 재질의 외부프레임(100); 차음재(10)가 압착되어 외부프레임(100)의 내측 저면에 형성된 차음층(200); 차음층(200)의 상면에 하면이 접촉되는 구조로 설치되는 강 재질의 제1보강판(400); 제1보강판(400)의 상부에 흡음재(20)가 압착되어 형성된 흡음층(300);을 포함하되, 차음재(10)는 폐타이어를 재활용하여 0.6~1mm의 크기로 분쇄된 미분말 68 ~ 81 중량%; 액상우레탄 바인더 15~28 중량%; 난연제 2.2 ~ 5 중량%;를 포함하고, 흡음재(20)는 폐타이어를 재활용 하여 2~4mm의 크기로 분쇄된 미분말 79 ~ 85 중량%; 액상 우레탄 바인더 11~15 중량%; 난연제 3 ~ 7 중량%;를 포함한다. 본 발명은 폐기물로 처리되는 폐타이어를 이용하여 차음층(200)과 흡음층(300)을 제작한다. 차음층(200)과 흡음층(300)에는 재활용된 폐타이어 미분말이 혼합된다. 폐타이어 미분말이 혼합된 차음층(200)과 흡음층(300)은 KS MISO 3386-2 연질 발포 고분자 재료, 압축응력-변형 특성 측정방법에 대한 시험기준을 만족하는 재료로서, 차음재(10)는 압축율이 25~29% 를 유지하도록 배합비를 조율하여 프아송비(Poisson's ratio)가 0.45가 되도록 물성을 조절하였다.
