제목 | 교반 어태치먼트 및 표층고화 교반장치와 이를 이용한 표층고화 시공방법 |
---|---|
작성자 | 기술연구소 |
작성일 | 2024-03-11 15:24:18 |
조회수 | 514 |
첨부파일 |
|

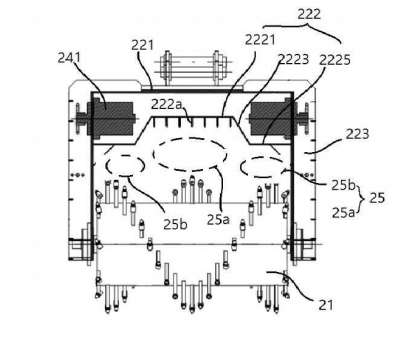

발명의 내용 교반 어태치먼트 및 표층고화 교반장치가 개시되며 상기 교반 어태치먼트는 회전에 의해 원지반토와 고화재를 혼합하는 회전혼합기; 유압에 의해 회전 구동력을 발생시키는 유압모터; 및 적어도 일부분이 상기 회전혼합기의 상측을 감싸도록 구비되는 격자프레임을 가지는 골격구조를 포함하고 상기 회전혼합기는 교반작업 방향에 대해 수직인 횡 방향으로 연장되는 회전축; 상기 회전축과 연결되어 상기 회전축과 연동되어 회전하는 회전원통; 및 상기 회전원통의 표면에 부착되는 교반날을 포함하고 상기 유압모터는 적어도 한 쌍이 상기 회전혼합기와 상기 골격구조 사이에서 상기 횡 방향을 따라 이격된 채 배치되어 상기 회전축의 양단과 연결되며, 상기 회전축과 상기 골격구조 사이의 상기 유압모터가 배치되지 않은 부분에서 제1이격거리를 가지는 제1부분, 상기 제1부분의 양측에서 상기 제1이격거리보다 작은제2이격거리를 가지는 비-여유공간이 형성되고, 상기 표층고화 교반장치는 상기 교반 어태치먼트와 함께 무한궤도를 가지는 굴착기를 포함한다.
|
